دانلود پاورپوینت پانل های سه بعدی

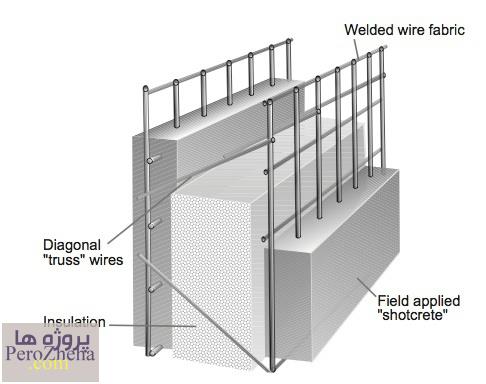

پانل های سه بعدی

این فایل به صورت پاورپوینت و شامل ۵۵ اسلاید می باشد.

گوشه ای از مطلب:

کشور پهناور ایران با دارا بودن شرایط اقلیمی، اجتماعی، اقتصادی، فرهنگی خاص و بالا خص قرار داشتن اکثر نقاط کشور در کمربند زلزله خیز جهانی ( واتفاقات چند ساله اخیر ) و کمبود شدید مسکن بواسطه رشد جمعیت کشور و جوان  بودن  بافت جمعیت  ایران  ، لازم و واجب است که  ما هم از مصالح بهینه شده و سیستم صنعتی تولید مسکن استفاده نمائیم . بیش از چهل سال است که استفاده از پانلهای سه بعدی در کشورهای صنعتی متداول گردیده و  در دهه ۵۰ درایران نیز مطرح گردید که بدلائلی  تا  اواسط دهه   ۷۰ پیشرفت زیادی نداشته است .  اما  اخیرا توجه زیادی به آن شده است . و   سازمان زمین و مسکن هم در سالهای ۸۰  و   ۱۳۸۱ با  انتشار دو جلد دفتر چه راهنما و مشخصات فنی پانلهای سه بعدی در راه شناساندن آن سعی زیادی نموده است .

پانلهای سه بعدی مشبک را میتوان بعنوان دیوار و سقف بار بر در ساختمانهای تا دو طبقه بدون نیاز به اسکلت فلزی یا بتنی، بخصوص در انبوه سازیها بکار برد وبعنوان دیوار غیر باربر در دیوارهای خارجی و داخلی ساختمانها بویژه در بلند مرتبه ها استفاده نمود. با پانلهای سقفی مشبک سه بعدی میتوان کلیه سقفهای باربر را با دهانه های مختلف اجرا نمود، همچنین پانلهای دیواری بار بر را میتوان در سطوح جانبی انواع سوله ها، ساختمانهای صنعتی و دیوار محوطه ها بکار گرفت .

ابتدا دور تا دور یک دهانه فرضی ساختمان را با میلگرد نمره ۸ یا ۱۰ و ترجیحا آجدار بطول حدود ۵۰ سانتیمتر و به شکل L و ۴۰ سانتیمتر و به فاصله حدود هر ۴۰ سانتیمتر، میلگردها را به بدنه اسکلت جوش می دهند، این میلگردها بایستی در یک صفحه فرضی که فاصله آن به بر استراکچری ساختمان توسط مهندس طراح مشخص می گردد، باشد. سپس پانلهای سه بعدی با سیم آرماتور بندی بعد از تراز و شاقول کردن، به این میلگردهای جوش شده، بسته می شوند.

این فایل شامل:

تاریخچه

پانل های سه بعدی

پانل های سه بعدی دیواری

خواص پانل های سه بعدی

موارد استفاده

مشخصات کلی

روش های اجرایی

نحوه استفاده از دیوار سه بعدی

نحوه استفاده در اسکلت فلزی

نحوه استفاده در اسکلت بتنی

نماسازی روی پانل های سه بعدی

پروژه های اجراشده

پانل های سه بعدی مشبک

دتایل نحوه اتصال پانل دیواری با قاب فلزی پنجره

دتایل نحوه اتصال دو پانل دیواری غیر باربر در کنج

دتایل نحوه اجرای دست انداز پشت بام

دتایل نحوه اجرای دیوار غیر باربر در وسط

دتایل نحوه اتصال پانل سقفی با دیواری باربر وسط

دتایل نحوه اتصال پانل دیواری باربر با سقف

دتایل نحوه اتصال پانل دیواری نعل درگاهی به سقف

دتایل نحوه اتصال دو دیوار باربر در کنج و شناژ عمودی

دتایل جزئیات اجرائی پی زیر پانلهای دیواری داخلی باربر

دتایل جزئیات اجرائی پی ریز پانلهای دیواری خارجی باربر

جزئیات اجرایی با تیرچه فلزی و پانل سقفی مشبک

جزئیات اجرایی سقف با تیرچه درجا و پانل سقفی مشبک

جزئیات اجرایی با تیرچه فلزی و پانل سقفی مشبک

جزئیات اجرایی سقف با تیرچه درجا و پانل سقفی مشبک

نحوه اجرای سنگ نما در بالای پنجره

نحوه اتصال پانل دیواری به ستون

نحوه اتصال پانل دیواری مشبک به ستون یا قطعه بتنی

نحوه اتصال پانل دیواری مشبک به کف و سقف

نحوه اتصال پانل دیواری مشبک با چهارچوب فلزی

نحوه اجرای سایه بان بالای پنجره

بتن پاشی روی پانلهای مشبک سه بعدی

روش جای گذاری تاسیسات

گچ کاری
